Joint quadrilobe

L’alternative au torique pour une étanchéité dynamique plus stable

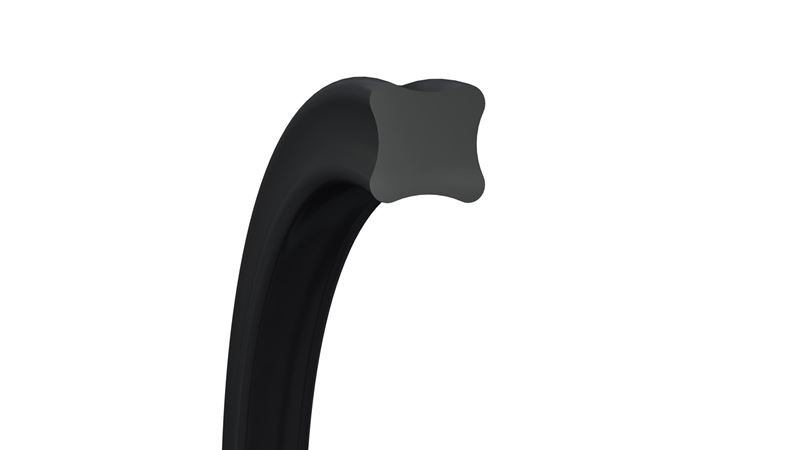

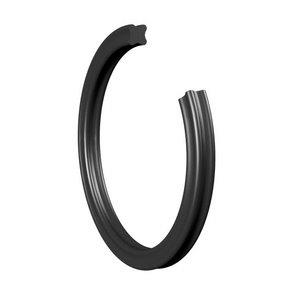

Le joint quadrilobe, aussi appelé Quad-Ring®, X-Ring ou JF4, est un joint d’étanchéité dont la section en croix forme quatre lobes. Il est fabriqué à partir des mêmes élastomères que les joints toriques (NBR, FKM, EPDM, HNBR, silicone…), mais se distingue par sa géométrie spécifique qui lui permet de multiplier les zones de contact.

Cette configuration améliore l’étanchéité tout en réduisant les effets de roulis et les risques d’usure prématurée dans les applications dynamiques.
Normé ISO, il est conçu pour s’adapter directement dans une gorge standard de joint torique, sans modification de l’usinage.

Fonctionnement

La géométrie à quatre lobes permet un contact réparti plus largement que le joint torique, ce qui réduit les frottements, améliore la stabilité du joint dans sa gorge et limite les phénomènes de vrillage ou de torsion (twist).

Cette conception le rend particulièrement adapté aux applications en étanchéité dynamique lente, notamment dans des systèmes de mouvement linéaire ou oscillant.

Le joint quadrilobe convient également en statique, notamment lorsque les conditions sont variables ou agressives, car sa section amortit mieux les variations de pression ou de température.

Forme : section circulaire en croix (X-Ring)
Fonction : étanchéité statique ou dynamique double effet
Température d’utilisation : de –40 °C à +200 °C
Pression admissible : jusqu’à 200 bars
Gorges compatibles : mêmes cotes que les joints toriques standard (ISO 3601)
