Gamme de joint dynamique en rotation

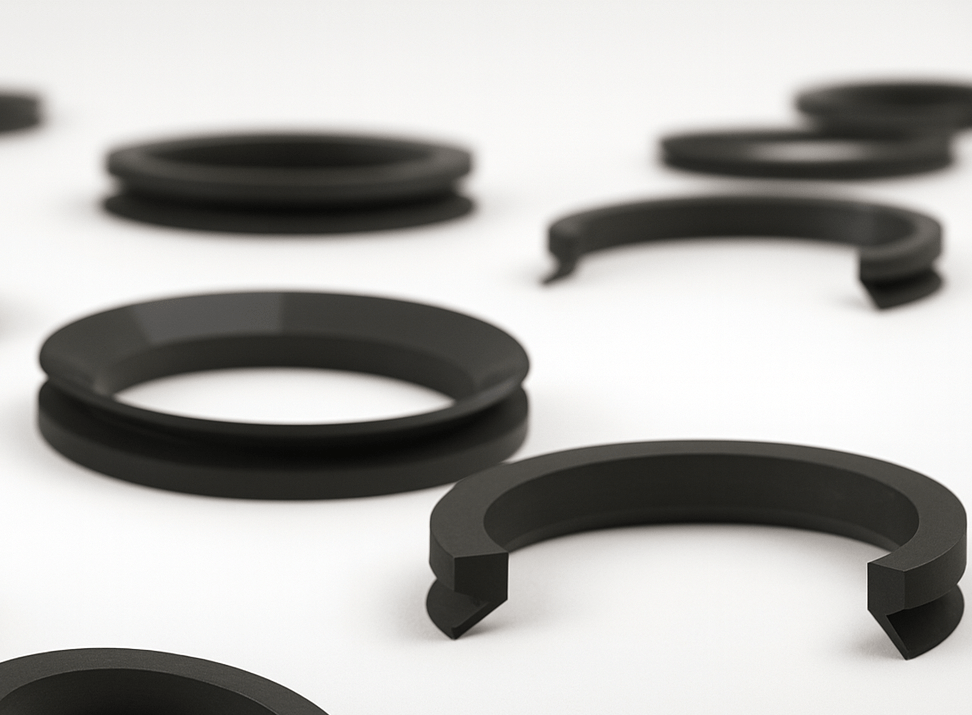

Joint V-ring
Étanchéité axiale souple pour la protection des systèmes rotatifs

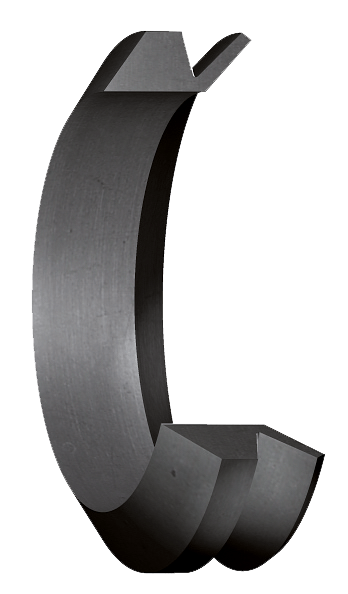

Le joint V-Ring, aussi appelé V-Seal, est un joint d’étanchéité axial souple, conçu pour protéger les composants mécaniques (roulements, bagues, joints) contre la poussière, les éclaboussures, les boues ou autres contaminants.
Monté directement sur un arbre en rotation, il vient frotter sur une surface perpendiculaire (flasque, palier, cuvette) et agit comme une barrière dynamique, sans nécessiter de logement usiné.
Compact, léger, facile à monter, le V-Ring est largement utilisé dans les applications de faible à moyenne vitesse, seul ou en complément d’un joint radial (ex. bague à lèvres), pour renforcer la protection du système.
Fonctionnement
Le V-Ring est monté en tension sur l’arbre. Sa lèvre souple vient frotter axialement sur une surface fixe, créant une barrière rotative contre les impuretés extérieures.
Avec l’augmentation de la vitesse de rotation, la force centrifuge soulève légèrement la lèvre, réduisant la friction tout en conservant son efficacité.
Cette conception permet au joint d’absorber les désalignements, les vibrations, et même de fonctionner à sec. En configuration combinée, il peut aussi servir de soupape à graisse, ou protéger une bague à lèvres exposée.
- Profils disponibles : VA, VS, VL, VE selon l’encombrement et la géométrie
- Montage : direct sur l’arbre (montage libre)
- Type d’étanchéité : axiale
- Vitesse admissible : jusqu’à 20 m/s (selon diamètre et matière)
- Pression : usage atmosphérique uniquement (non conçu pour pression interne)
- Tolérances d’alignement : bonnes capacités de compensation
- Normes : dimensions standard disponibles ou sur mesure
- NBR (nitrile) : standard, pour huiles, poussières, milieux secs ou gras
- FKM (Viton®) : haute température, fluides chimiques, solvants
- EPDM : pour l’eau, la vapeur, produits chimiques légers
- Silicone (VMQ) : usage alimentaire, médical, températures extrêmes
- PTFE : haute résistance chimique et thermique
- Polyuréthane, chloroprène, etc. : sur demande, pour milieux abrasifs ou exigences spécifiques
- Dureté courante : 60 Shore A (autres sur demande)
- Protection efficace contre les projections, poussières, liquides
- Compensation naturelle des défauts d’alignement ou de vibration
- Pas besoin de logement spécifique : montage direct sur arbre
- Faible frottement en rotation → moins d’usure
- Compatible avec d’autres joints d’étanchéité (bague à lèvres, SPI…)
- Très économique et facile à installer
- Moteurs électriques, roulements à billes
- Boîtiers mécaniques ouverts
- Pompes, ventilateurs, agitateurs
- Systèmes agricoles, forestiers, machines-outils
- Boîtes de transmission ou carters exposés
- Protection complémentaire dans les systèmes hydrauliques, compresseurs, etc.
Besoin d’un joint V-ring pour votre projet d’étanchéité ?
Contactez-nous pour un conseil ou une préconisation personnalisée.
